Tìm hiểu chi tiết áp suất và lưu lượng trong hệ thống thủy lực

Hệ thống thủy lực giữ vai trò then chốt trong nhiều lĩnh vực như máy xây dựng, máy công cụ, hàng không và tự động hóa. Trong đó, áp suất và lưu lượng trong hệ thống thủy lực là hai thông số quyết định hiệu suất, độ an toàn và tuổi thọ thiết bị. Trong bài viết này, Thiết Bị Trường Phát sẽ cùng bạn tìm hiểu cách áp suất và lưu lượng ảnh hưởng đến hoạt động hệ thống, cũng như phương pháp đo lường, điều chỉnh và tối ưu hiệu quả.

Nguyên lý cơ bản về áp suất trong hệ thống thủy lực

Áp suất là lực tác dụng trên một đơn vị diện tích. Trong hệ thống thủy lực, áp suất được tạo ra khi một lực được áp dụng lên chất lỏng không nén được (thường là dầu thủy lực) trong một không gian kín.

Nguyên lý Pascal – nền tảng của hệ thống thủy lực – phát biểu rằng: “Áp suất tác dụng lên chất lỏng sẽ truyền đều theo mọi hướng và không thay đổi trừ khi có sự thay đổi độ cao.”

Áp suất trong hệ thống thủy lực thường được đo bằng các đơn vị như Pascal (Pa), bar, psi (pounds per square inch) hoặc MPa. Một hệ thống thủy lực tiêu chuẩn công nghiệp thường hoạt động ở áp suất từ 70 đến 350 bar, tùy thuộc vào ứng dụng cụ thể.

Áp suất đóng vai trò quan trọng trong việc tạo ra lực cần thiết để thực hiện công việc. Công thức tính lực trong xy-lanh thủy lực là:

F = P × A

Trong đó:

• F là lực (Newton)
• P là áp suất (Pascal)
• A là diện tích piston (m²)

Điều này giải thích vì sao các hệ thống thủy lực có thể tạo ra lực rất lớn với kích thước tương đối nhỏ gọn của các thành phần.

Xem thêm: Kích thủy lực xách tay 32 tấn loại cao

Lưu lượng trong hệ thống thủy lực và ý nghĩa

Lưu lượng là thể tích chất lỏng di chuyển qua một điểm trong đơn vị thời gian. Trong hệ thống thủy lực, lưu lượng thường được đo bằng lít/phút (L/min) hoặc gallon/phút (GPM). Lưu lượng quyết định tốc độ hoạt động của các cơ cấu chấp hành như xy-lanh hoặc động cơ thủy lực.

Tốc độ chuyển động của piston trong xy-lanh thủy lực được tính theo công thức:

v = Q / A

Trong đó:

• v là vận tốc của piston (m/s)
• Q là lưu lượng dầu (m³/s)
• A là diện tích piston (m²)

Lưu lượng trong hệ thống được tạo ra bởi bơm thủy lực và có thể được điều chỉnh thông qua van điều khiển lưu lượng. Lưu lượng lý thuyết của bơm được tính bằng:

Q = D × n

Trong đó:

• Q là lưu lượng (m³/s)
• D là dung tích của bơm (m³/vòng)
• n là tốc độ quay của bơm (vòng/s)

Tuy nhiên, do hiệu suất thể tích của bơm không đạt 100%, lưu lượng thực tế sẽ nhỏ hơn lưu lượng lý thuyết.

Mối quan hệ giữa áp suất và lưu lượng

Áp suất và lưu lượng trong hệ thống thủy lực có mối quan hệ mật thiết với nhau. Tuy nhiên, cần hiểu rằng chúng là hai đại lượng độc lập và không tỷ lệ thuận với nhau. Mối quan hệ giữa chúng thường được thể hiện qua đặc tính của các thành phần trong hệ thống như bơm, van và đường ống.

Khi tải của hệ thống tăng, áp suất sẽ tăng lên theo, nhưng lưu lượng có thể không thay đổi. Ngược lại, khi lưu lượng thay đổi (ví dụ: khi điều chỉnh van lưu lượng), áp suất có thể không bị ảnh hưởng trực tiếp.

Tuy nhiên, cần lưu ý rằng:

• Áp suất cao hơn sẽ dẫn đến tổn thất lưu lượng lớn hơn qua các khe hở trong hệ thống
• Lưu lượng cao hơn sẽ tạo ra tổn thất áp suất lớn hơn do ma sát trong đường ống và các thành phần

Công suất thủy lực được tính bằng tích của áp suất và lưu lượng:

P = p × Q

Trong đó:

• P là công suất (Watt)
• p là áp suất (Pascal)
• Q là lưu lượng (m³/s)

Các thành phần điều khiển áp suất và lưu lượng

Để hệ thống thủy lực vận hành ổn định và an toàn, việc kiểm soát áp suất và lưu lượng là vô cùng quan trọng. Các thành phần dưới đây đóng vai trò trực tiếp trong việc điều chỉnh và duy trì hai thông số này:

Điều khiển áp suất

• Van an toàn (Safety valve): Bảo vệ hệ thống khỏi áp suất quá cao bằng cách cho phép dầu thoát về thùng chứa khi áp suất vượt quá giá trị cài đặt.
• Van giảm áp (Pressure reducing valve): Giảm áp suất từ đường chính xuống một giá trị thấp hơn cho một phần của hệ thống.
• Van cân bằng (Counterbalance valve): Duy trì áp suất ngược để kiểm soát tải trọng âm (ví dụ: tải trọng rơi).
• Van trình tự (Sequence valve): Cho phép dầu chảy đến mạch thứ hai chỉ khi áp suất trong mạch chính đạt đến một giá trị nhất định.

Điều khiển lưu lượng

• Van tiết lưu (Throttle valve): Tạo ra một rào cản để giảm lưu lượng.
• Van điều khiển lưu lượng (Flow control valve): Duy trì lưu lượng ổn định bất kể thay đổi áp suất.
• Van phân phối (Directional control valve): Điều khiển hướng lưu lượng đến các thành phần khác nhau của hệ thống.
• Van chia lưu lượng (Flow divider): Chia lưu lượng một cách đều đặn hoặc theo tỷ lệ giữa hai hoặc nhiều mạch.



Các vấn đề thường gặp liên quan đến áp suất và lưu lượng

Trong quá trình vận hành hệ thống thủy lực, việc duy trì áp suất và lưu lượng ổn định là yếu tố then chốt để đảm bảo hiệu quả và tuổi thọ thiết bị. Tuy nhiên, nếu không được giám sát và xử lý đúng cách, một số sự cố liên quan đến áp suất và lưu lượng có thể phát sinh, gây ảnh hưởng nghiêm trọng đến hiệu suất hệ thống.

Dưới đây là những vấn đề phổ biến mà kỹ thuật viên và nhà máy cần đặc biệt lưu ý:

1. Cavitation

Cavitation xảy ra khi áp suất tại đầu vào của bơm giảm xuống dưới áp suất hơi của dầu, gây ra sự hình thành và vỡ các bọt khí. Hiện tượng này gây ra tiếng ồn, rung động và có thể làm hỏng bơm. Nguyên nhân có thể là do đường ống hút quá nhỏ, bộ lọc bị tắc, hoặc dầu quá đặc.

2. Hiện tượng đánh thủy (Water hammer)

Đây là hiện tượng áp suất đột ngột tăng cao khi dòng chảy bị ngừng đột ngột, thường do đóng van quá nhanh. Hiện tượng này có thể gây hỏng đường ống và các thành phần khác trong hệ thống.

3. Rò rỉ nội bộ

Khi các thành phần như xy-lanh, van hoặc bơm bị mòn, rò rỉ nội bộ có thể xảy ra, làm giảm hiệu suất của hệ thống. Điều này thể hiện qua việc giảm lưu lượng hiệu dụng và tăng nhiệt độ dầu.

Xem thêm: Động cơ thủy lực là gì? Nguyên lý hoạt động motor thủy lực

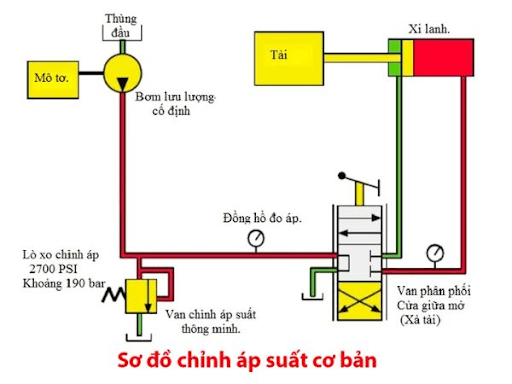

Tối ưu hóa áp suất và lưu lượng trong hệ thống thủy lực

Để vận hành hệ thống thủy lực một cách hiệu quả và an toàn, cần cân bằng giữa áp suất và lưu lượng:

• Thiết kế đúng kích thước: Chọn bơm, đường ống và thành phần có kích thước phù hợp với yêu cầu về áp suất và lưu lượng của hệ thống.
• Sử dụng bộ tích năng lượng: Bộ tích năng lượng thủy lực có thể giúp giảm kích thước bơm cần thiết bằng cách lưu trữ năng lượng thủy lực khi nhu cầu thấp và cung cấp năng lượng khi nhu cầu cao.
• Kiểm soát nhiệt độ: Duy trì nhiệt độ dầu thủy lực trong khoảng tối ưu (thường là 40-60°C) để đảm bảo độ nhớt phù hợp và giảm thiểu oxy hóa.
• Lọc dầu hiệu quả: Dầu sạch giúp giảm mài mòn và kéo dài tuổi thọ của các thành phần, từ đó duy trì hiệu suất áp suất và lưu lượng.
• Bảo trì định kỳ: Kiểm tra và thay thế các thành phần bị mòn trước khi chúng gây ra sự cố lớn hơn.

Áp suất và lưu lượng trong hệ thống thủy lực là hai thông số cơ bản quyết định hiệu suất hoạt động của toàn bộ hệ thống. Hiểu rõ về cách tạo ra, điều khiển và tối ưu hóa chúng là điều cần thiết đối với bất kỳ kỹ sư hoặc kỹ thuật viên làm việc với hệ thống thủy lực. Với kinh nghiệm cung cấp thiết bị thủy lực chuyên sâu, Thiết Bị Trường Phát luôn đồng hành cùng khách hàng trong việc lựa chọn giải pháp phù hợp, đảm bảo hiệu suất và độ tin cậy cho mọi ứng dụng.
