Hướng dẫn cách lắp bơm thủy lực đúng chuẩn, chi tiết NHẤT

Trong các hệ thống thủy lực, bơm thủy lực đóng vai trò quan trọng trong việc cung cấp và điều khiển chất liệu. Cách lắp đặt đúng không chỉ đảm bảo hiệu suất hoạt động tối ưu mà còn kéo dài tuổi thọ của thiết bị. Tuy nhiên, nhiều người vẫn gặp khó khăn trong quá trình cài đặt do thiếu kiến ​​thức và kỹ năng cần thiết. Trong bài viết này, Thiết bị Trường Phát sẽ hướng dẫn bạn từng bước lắp bơm thủy lực theo tiêu chuẩn đúng, giúp bạn thực hiện công việc một cách dễ dàng và hiệu quả. Cùng theo dõi ngay nào!

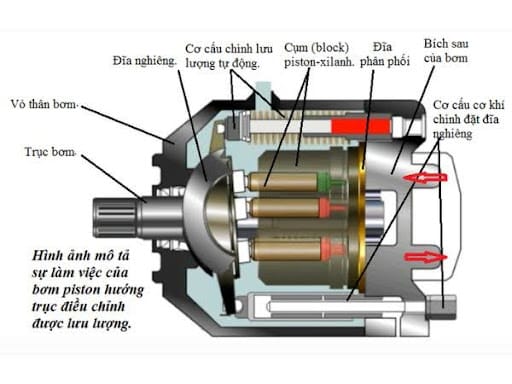

Cách lắp bơm thủy lực đơn giản

Để đảm bảo hiệu suất và an toàn trong quá trình sử dụng, cách lắp đặt đúng là rất cần thiết. Dưới đây là những bước hướng dẫn chi tiết để gắn thủy lực một cách đơn giản và hiệu quả.

Bước 1: Vị trí lắp đặt bơm

Đặt máy hút ở vị trí sao cho hướng đường dầu hút phù hợp, giúp tối ưu hóa hiệu suất. Cửa dữ liệu cần phải được gắn hướng dẫn lên trên để đảm bảo không có khí cụ lọt vào hệ thống, đồng thời giúp chất lỏng dễ dàng được lưu vào.

Bước 2: Kết nối bơm máy trục

Khi kết nối trục trụ với động cơ, nên sử dụng kết nối cao su. Việc kết nối này giúp giảm thiểu hiệu suất từ ​​lực và va đập, bảo vệ các bộ phận bên trong. Đảm bảo độ lệch tâm cho phép nhỏ hơn 0,1 mm (0,004 inch) TIR và sai số góc dưới 0,2 độ.

Độ lệch tâm trí lớn có thể dẫn đến hư hỏng ống kính và máy bơm máu, gây ảnh hưởng đến hiệu suất và độ bền của máy ảnh.

Bước 3: Đặt đường ống IN, OUT trong thùng

Bảo đảm áp suất hút tại đường vào bơm thủy lực nằm trong khoảng từ -16,7 đến +50 kPa. Đối với ống hút, sử dụng ống có đường kính tương tự như đường kính của mặt tiêu chuẩn. Chiều cao của cửa vào không nên vượt quá 1 mét tính từ thiết bị trong thùng chứa.

Nếu bơm được gắn trên thiết bị dầu, cần đảm bảo rằng đường ống hút và lọc dầu ở vị trí thấp hơn bơm piston, tránh việc không khí xâm nhập vào đường ống hút.

Bước 4: Thiết lập đường ống

Lắp đặt đường ống xả theo hướng dẫn, đảm bảo hiệu suất trong hộp máy hộp dưới 0,1 MPa và áp suất vượt quá 0,5 MPa. Đường ống dài phải dưới 1 mét và phần cuối của đường ống cần được đặt chìm trong dầu để tránh hiện tượng tràn và đảm bảo hiệu quả xả.

Bước 5: Sự thoát khí trong piston thủy lực YUKEN

Nếu không có khí cụ xâm nhập vào hộp hoặc ống ống, nó có thể gây ra rung động không mong muốn, ảnh hưởng đến hiệu suất và độ bền của hộp. Do đó, nên lắp van xả khí ở vị trí thích hợp để loại bỏ khí cụ, đảm bảo hệ thống hoạt động ổn định và hiệu quả.

Xem thêm: Hướng dẫn chi tiết cách đọc thông số bơm thủy lực

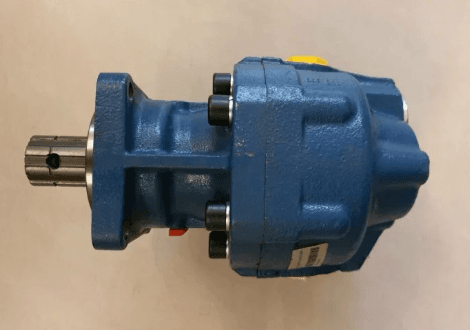

Cách tháo bơm thủy lực chi tiết

Tháo dỡ thủy lực cần thực hiện cẩn thận để tránh hư hỏng thiết bị và đảm bảo an toàn. Dưới đây là chi tiết các bước hướng dẫn:

• Chuẩn bị dụng cụ và thiết bị: Các công cụ như cờ lê, tua vít, khóa mở ống và các thiết bị bảo vệ như găng tay và kính bảo hộ.
• Tắt nguồn điện: Trước khi bắt đầu cất cánh, hãy ngắt nguồn hoặc tắt động cơ để đảm bảo an toàn cho người thực hiện.
• Xả năng lượng trong hệ thống: Mở van xả hoặc sử dụng van xả khí để giảm áp lực trong hệ thống thủy lực. Điều này giúp tránh rò rỉ chất lỏng và giảm nguy cơ tổn thương.
• Tháo kết nối đường ống: Sử dụng cờ lê hoặc khóa mở ống để giải quyết các đường ống IN (hút) và OUT (xả). Hãy chuẩn bị một thùng chứa để gây ra rò rỉ.
• Tháo dỡ khung hoặc hỗ trợ: Nếu được gắn vào một khung hoặc giá đỡ, hãy tháo các bu lông hoặc ốc vít giữ. Đảm bảo hỗ trợ khi rút lại để tránh bị rơi.
• Kiểm tra và bảo trì: Sau khi rút tinh, kiểm tra các bộ phận như phốt, khối trụ và trụ trụ. Nếu cần, hãy thực hiện bảo trì hoặc thay thế các hư hỏng.
• Lưu trữ và bảo quản: Đặt hũ ở nơi khô ráo, sạch sẽ để bảo quản. Nếu có kế hoạch lắp đặt lại, hãy ghi chú các vị trí và các bước tháo dỡ để dễ dàng lắp đặt lại sau này.

Xem thêm: Kích thủy lực xách tay 20 tấn loại cao

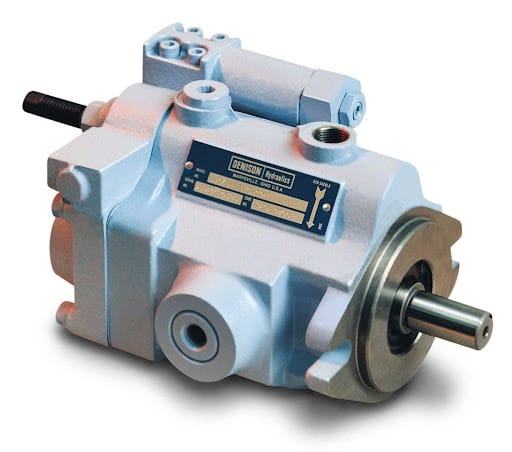

Lưu ý khi tháo lắp bơm thủy lực

Dưới đây là một số lưu ý quan trọng cần ghi nhớ khi lắp ráp thủy lực để đảm bảo quá trình diễn ra được đúng và an toàn.

• Đảm bảo an toàn: Ngắt nguồn điện và xả năng lượng trong hệ thống trước khi bắt đầu lắp đặt hoặc rút lại để tránh tai nạn.
• Sử dụng công cụ phù hợp: Sử dụng đúng loại công cụ cần thiết để tránh làm hỏng các bộ phận của hộp và hệ thống.
• Kiểm tra cài đặt vị trí: Đảm bảo chắc chắn được đặt ở vị trí phù hợp với hướng dẫn đường dầu hút và chiều cao cửa vào không quá 1 mét tính từ thiết dầu trong thùng.
• Chú ý đến mức độ trôi dạt: Khi kết nối xẹp, kiểm tra độ lệch tâm và sai góc để đảm bảo không gây hư hại cho ống kính và ống súng.
• Thiết lập đúng đường ống: Sử dụng ống có đường kính chính xác và gắn hướng dẫn chính xác để tránh hiện tượng rò rỉ hoặc không xâm nhập vào hệ thống.
• Thực hiện định kỳ bảo trì: Sau khi khôi phục, hãy kiểm tra các bộ phận bên trong để phát hiện sớm các hư hỏng và thực hiện bảo trì kịp thời.
• Ghi chú trong quá trình cài đặt và thu hồi: Ghi chú lại các bước lắp đặt và rút lui để dễ dàng thực hiện trong tương lai và đảm bảo tính chính xác.
• Sử dụng van xả khí: Đặt van xả khí để loại bỏ khí cụ trong thùng và đường ống, giúp hệ thống hoạt động ổn định hơn.

Xem thêm: 8 Nguyên tắc, kỹ thuật an toàn khi sử dụng các thiết bị nâng hạ

Bài viết này, Thiết bị Trường Phát đã cùng bạn đi tìm hiểu về cách lắp bơm thủy lực đúng và đơn giản mà bạn có thể tham khảo. Hy vọng những thông tin mà chúng tôi chia sẻ sẽ hữu ích với bạn nhé!
