Hướng dẫn chi tiết quy trình xiết bu lông mặt bích đạt chuẩn

Trong lĩnh vực công nghiệp, đặc biệt là các hệ thống đường ống và thiết bị áp lực, quy trình xiết bu lông mặt bích đóng vai trò then chốt đảm bảo tính kín khít và an toàn cho hệ thống. Việc thực hiện đúng quy trình siết bu lông không chỉ giúp ngăn ngừa rò rỉ mà còn kéo dài tuổi thọ của các thiết bị và giảm thiểu nguy cơ sự cố. Bài viết này của Thiết Bị Trường Phát sẽ hướng dẫn chi tiết quy trình siết bu lông mặt bích sử dụng súng xiết bu lông, giúp nâng cao hiệu quả và độ chính xác trong công việc.

Tầm quan trọng của quy trình xiết bu lông mặt bích

Mặt bích (flange) là bộ phận kết nối quan trọng trong hệ thống đường ống, đóng vai trò nối các đoạn ống, van, thiết bị với nhau. Một quy trình xiết bu lông mặt bích đúng đắn sẽ đảm bảo:

• Lực siết đồng đều trên toàn bộ gioăng (gasket)
• Tạo áp lực đủ để duy trì tính kín khít trong điều kiện làm việc
• Tránh ứng suất không đều gây biến dạng mặt bích
• Ngăn ngừa các hiện tượng rò rỉ trong quá trình vận hành

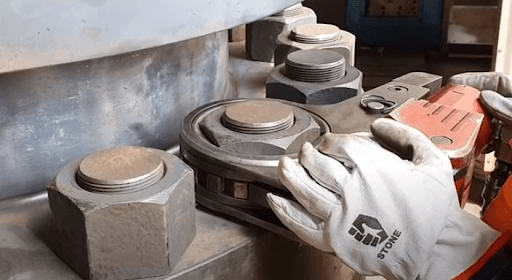

Nghiên cứu cho thấy hơn 60% trường hợp rò rỉ tại các mối nối mặt bích là do quy trình siết bu lông không đúng cách hoặc không đạt yêu cầu về lực siết.

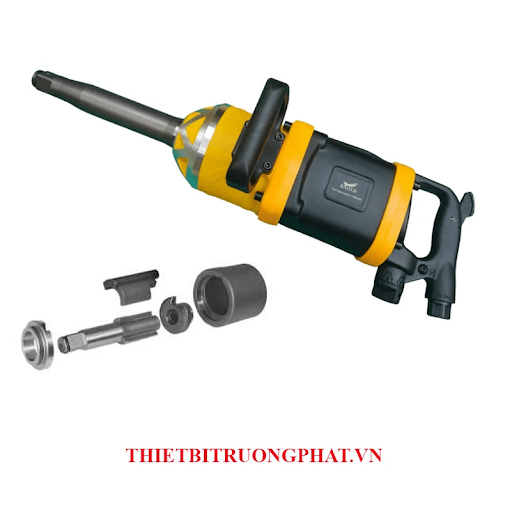

Súng xiết bu lông là gì?

Súng xiết bu lông là thiết bị quan trọng giúp kiểm soát chính xác lực siết trong quy trình xiết bu lông mặt bích. Các loại súng xiết bu lông phổ biến bao gồm:

• Súng xiết bu lông khí nén: Hoạt động bằng khí nén, phù hợp cho các công việc đòi hỏi tốc độ và hiệu suất cao.

Xem thêm: Súng xiết bu lông bằng khí nén1″ Firebird FB-8000L

• Súng xiết bu lông thủy lực: Cung cấp mô-men xoắn lớn, thích hợp cho bu lông kích thước lớn.
• Súng xiết bu lông điện: Thuận tiện sử dụng ở những nơi không có khí nén, dễ điều chỉnh mô-men xoắn.
• Súng xiết bu lông bấm: Phát ra tín hiệu khi đạt đến mô-men xoắn thiết lập, đảm bảo độ chính xác cao.

Việc lựa chọn loại súng xiết bu lông phù hợp sẽ góp phần quan trọng vào hiệu quả của quy trình siết bu lông mặt bích.

Xem thêm: Vai trò và ứng dụng dụng cụ kim khí trong đời sống hiện nay

Các bước trong quy trình siết bu lông mặt bích sử dụng súng xiết bu lông

Quy trình xiết bu lông mặt bích bằng súng xiết bu lông đảm bảo hiệu quả và an toàn khi lắp đặt, yêu cầu sự chuẩn bị kỹ càng và thực hiện chính xác từng bước. Dưới đây là các bước chi tiết trong quy trình này:

Bước 1: Chuẩn bị và kiểm tra

Trước khi bắt đầu quy trình siết bu lông, cần thực hiện các bước chuẩn bị sau:

• Kiểm tra mặt bích: Đảm bảo bề mặt mặt bích sạch sẽ, không có vật liệu lạ, vết xước hoặc biến dạng.
• Kiểm tra gioăng: Xác nhận gioăng đúng loại, kích thước và phù hợp với điều kiện làm việc.
• Kiểm tra bu lông và đai ốc: Đảm bảo bu lông và đai ốc không bị hư hỏng, ren nguyên vẹn và đúng cấp độ bền.
• Kiểm tra súng xiết bu lông: Đảm bảo súng đã được hiệu chuẩn chính xác, hoạt động tốt và phù hợp với phạm vi mô-men xoắn cần thiết.
• Xác định mô-men xoắn yêu cầu: Dựa vào tài liệu kỹ thuật, tiêu chuẩn áp dụng, kích thước và vật liệu bu lông, áp suất làm việc của hệ thống.

Bước 2: Lắp đặt gioăng và bu lông

• Đặt gioăng vào vị trí đúng giữa hai mặt bích, đảm bảo không bị lệch.
• Lắp bu lông qua các lỗ mặt bích, đảm bảo bu lông vuông góc với bề mặt.
• Lắp đai ốc và vặn sơ bộ bằng tay cho đến khi chạm vào bề mặt mặt bích.

Lưu ý: Bôi trơn bu lông, đai ốc bằng dầu bôi trơn phù hợp để giảm ma sát và đảm bảo lực siết chính xác.

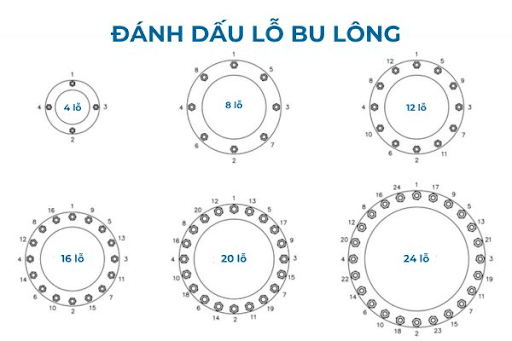

Bước 3: Xác định thứ tự siết và thiết lập súng xiết bu lông

Thứ tự siết đóng vai trò quan trọng trong quy trình siết bu lông mặt bích. Phương pháp phổ biến là siết theo hình chữ thập (cross pattern):

• Đánh số các bu lông theo thứ tự đồng hồ.
• Với mặt bích 4 bu lông: Siết theo thứ tự 1-3-2-4.
• Với mặt bích 8 bu lông: Siết theo thứ tự 1-5-3-7-2-6-4-8.

Thiết lập súng xiết bu lông:

• Đặt mức mô-men xoắn theo yêu cầu trên súng xiết.
• Kiểm tra lại cài đặt để đảm bảo chính xác.
• Chọn đầu tuýp phù hợp với kích thước đai ốc.

Bước 4: Thực hiện quy trình siết bu lông nhiều bước

Quy trình siết bu lông mặt bích bằng súng xiết thường được thực hiện qua nhiều bước với mức mô-men xoắn tăng dần:

Bước 1: Siết sơ bộ (30% mô-men xoắn)

• Thiết lập súng xiết bu lông ở mức 30% mô-men xoắn yêu cầu.
• Siết theo thứ tự đã xác định.
• Kiểm tra độ thẳng hàng của mặt bích và khoảng cách xung quanh.

Bước 2: Siết lần 1 (60% mô-men xoắn)

• Tăng cài đặt súng xiết lên 60% mô-men xoắn yêu cầu.
• Tiếp tục siết theo thứ tự giống bước 1.
• Kiểm tra lại độ song song giữa hai mặt bích.

Bước 3: Siết lần cuối (100% mô-men xoắn)

• Thiết lập súng xiết bu lông ở mức 100% mô-men xoắn yêu cầu.
• Siết theo thứ tự giống các bước trước.
• Đảm bảo tất cả các bu lông đều được siết đến giá trị mô-men xoắn yêu cầu.

Bước 4: Kiểm tra lại

• Không thay đổi cài đặt súng xiết.
• Kiểm tra lại tất cả các bu lông theo thứ tự ban đầu.
• Nếu súng xiết không phát ra tiếng “click” hoặc tín hiệu báo đạt mô-men, cần siết thêm cho đến khi đạt yêu cầu.

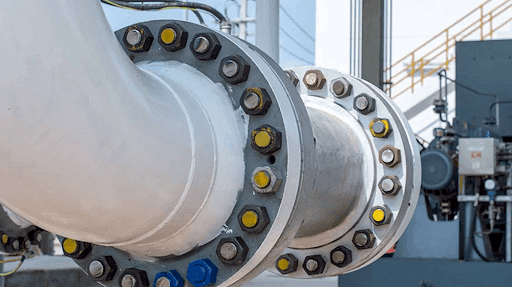

Cần kiểm tra lại tất cả bu lông theo thứ tự siết ban đầu

Bước 5: Kiểm tra và ghi chép

Sau khi hoàn thành quy trình siết bu lông, cần thực hiện các bước kiểm tra:

• Kiểm tra trực quan khoảng cách giữa hai mặt bích, đảm bảo đều xung quanh.
• Đánh dấu vị trí đai ốc và bu lông để dễ dàng kiểm tra sau này.
• Ghi chép đầy đủ thông tin về:
  • Ngày thực hiện
  • Mô-men xoắn đã áp dụng
  • Thiết bị sử dụng (loại súng xiết, số hiệu hiệu chuẩn)
  • Người thực hiện
  • Các quan sát đặc biệt (nếu có)

Xem thêm: Kinh nghiệm &  cách chọn súng vặn ốc phù hợp

Quy trình siết bu lông mặt bích đúng cách, đặc biệt khi sử dụng súng xiết bu lông, là yếu tố quyết định đến độ tin cậy và an toàn của hệ thống đường ống và thiết bị áp lực. Việc tuân thủ nghiêm ngặt các bước trong quy trình, từ chuẩn bị, xác định thứ tự siết, áp dụng phương pháp siết nhiều bước, đến kiểm tra sau siết sẽ giúp đảm bảo mối nối mặt bích hoạt động an toàn trong suốt vòng đời thiết kế.
