Hướng dẫn tính lực ép xi lanh thủy lực và lực đẩy chính xác NHẤT

Trong lĩnh vực cơ khí và tự động hóa, xi lanh thủy lực đóng vai trò quan trọng trong việc thực hiện các chuyển động thẳng – từ nâng hạ vật nặng đến ép định hình chi tiết. Tuy nhiên, để hệ thống vận hành hiệu quả và an toàn, việc tính toán xi lanh thủy lực, đặc biệt là tính lực ép và lực đẩy, là bước không thể bỏ qua. Vậy làm sao để xác định chính xác lực mà xi lanh có thể tạo ra? Hãy cùng Thiết bị Trường Phát tìm hiểu qua bài viết dưới đây nhé!

Xi lanh thủy lực là gì?

Trước khi bắt tay vào các phép tính cụ thể, chúng ta cần hiểu rõ bản chất và vai trò của xi lanh thủy lực trong hệ thống cơ khí. Điều này sẽ giúp bạn nắm được lý do tại sao việc tính lực ép và lực đẩy cho xi lanh thủy lực lại quan trọng đến vậy.

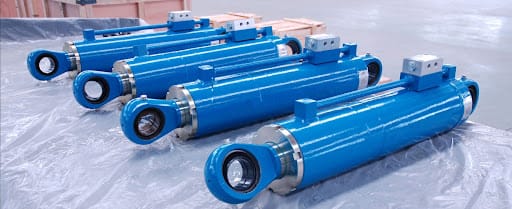

Xi lanh thủy lực là thiết bị chuyển đổi năng lượng từ chất lỏng (thường là dầu thủy lực) thành lực cơ học theo phương thẳng. Thiết bị này được ứng dụng phổ biến trong các máy ép, máy công trình, thang nâng, dây chuyền sản xuất,…

Xem thêm: Kích thủy lực xách tay 32 tấn loại cao

Tại sao cần tính lực ép, lực đẩy?

Việc tính lực ép xi lanh thủy lực giúp kỹ sư đảm bảo rằng xi lanh đủ mạnh để hoàn thành nhiệm vụ, tránh hiện tượng thiếu lực gây hỏng thiết bị hoặc nguy hiểm cho người vận hành. Tương tự, tính lực đẩy xi lanh thủy lực là cần thiết khi hệ thống cần đẩy vật thể, đùn ép vật liệu hoặc tạo lực liên tục theo một hướng.

Xem thêm: Động cơ thủy lực là gì? Nguyên lý hoạt động motor thủy lực

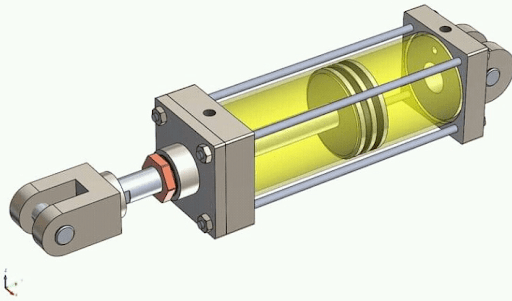

Cơ sở lý thuyết để tính lực ép và lực đẩy xi lanh thủy lực

Muốn tính toán xi lanh thể lực một cách chính xác, bạn cần nắm được cơ sở vật lý của hiện tượng ép và đẩy trong xi lanh thủy lực. Bạn có thể tìm hiểu công thức nền tảng và cách phân biệt lực ép – lực đẩy trong thực tế qua phần dưới đây:

Để tính được lực do xi lanh tạo ra, chúng ta dựa vào công thức vật lý cơ bản:

F = P × A

Trong đó:

• F là lực (N – Newton)
• P là áp suất của dầu thủy lực (Pa hoặc bar)
• A là diện tích mặt cắt piston (m²)

Tuy nhiên, điều quan trọng là cần phải phân biệt giữa lực ép và lực đẩy.

• Lực ép: xảy ra khi dầu tác dụng lên toàn bộ mặt piston → A = π × D² / 4
• Lực đẩy (hành trình hồi): dầu tác động lên phần piston có thanh ty → A = π × (D² – d²) / 4, với d là đường kính thanh ty.

Việc hiểu rõ điều này sẽ giúp việc tính toán xi lanh thủy lực trở nên chính xác hơn rất nhiều.

Cách tính lực ép xi lanh thủy lực

Nếu bạn đang thiết kế một hệ thống ép có sử dụng xi lanh thủy lực và cần đảm bảo rằng xi lanh thủy lực có thể tạo ra một đủ lực đủ mạnh để hoàn thành công việc. hãy cùng tham khảo công thức và cách tính lực ép xi lanh dưới đây để có thể tính toán chính xác nhé!

Trước tiên, bạn cần nắm được:

• Áp suất làm việc của hệ thống thủy lực (P)
• Đường kính piston (D)
• Hiệu suất hệ thống (thường tính hao hụt 5–10%)

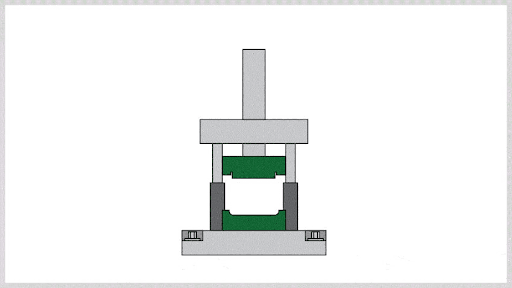

Ví dụ – Tính lực ép của xi lanh trong máy ép thủy lực:
Một máy ép thủy lực cần ép khuôn với lực tối thiểu 6 tấn. Xi lanh có đường kính piston D = 100mm và áp suất hệ thống là 120 bar (12MPa).

Tính diện tích piston:

A = π × (0.1)² / 4 ≈ 0.00785 m²

Tính lực ép lý thuyết:

F = 12 × 10⁶ × 0.00785 ≈ 94,200 N ≈ 9.4 tấn

Kết luận: Xi lanh này đáp ứng yêu cầu lực ép 6 tấn, thậm chí có dư lực dự phòng để bù hao hụt trong vận hành.

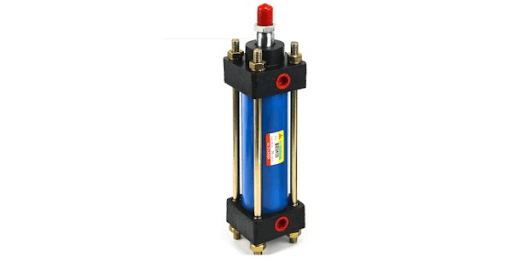

Cách tính lực đẩy xi lanh thủy lực

Lực đẩy thường bị hiểu lầm là bằng với lực ép, nhưng thực tế lại nhỏ hơn đáng kể do ảnh hưởng của thanh ty. Hãy cũng theo dõi phần dưới đây để biết cách tính lực đẩy xi lanh thủy lực chính xác nhất nhé!.

Trong hành trình hồi hoặc khi cần tạo lực đẩy từ phía sau, dầu trong xi lanh chỉ tác động lên phần piston trừ đi tiết diện thanh ty. Khi đó:

A’ = π × (D² – d²) / 4

Ví dụ – Tính lực đẩy xi lanh thủy lực trong hệ thống đẩy:
Xi lanh có đường kính piston D = 80mm và thanh ty d = 40mm. Áp suất hệ thống là 150 bar (15 MPa).

Tính diện tích hiệu dụng:

A’ = π × (0.08² – 0.04²) / 4 ≈ 0.00377 m²

Tính lực đẩy:

F = 15 × 10⁶ × 0.00377 ≈ 56,550 N ≈ 5.7 tấn

Kết luận: So với lực ép (khoảng 7.5 tấn với cùng xi lanh), lực đẩy nhỏ hơn đáng kể. Điều này rất quan trọng nếu bạn cần tính toán lực hồi hay lực trong các ứng dụng đùn ép một chiều.

Xem ngay: Tìm hiểu tất tần tật về thiết bị nâng hạ bằng tay

Qua bài viết trên, Thiết bị Trường Phát đã cùng bạn đi tìm hiểu về xi lanh thủy lực là gì cùng với cách tính toán xi lanh thể lực, lực ép và lực đẩy. Hy vọng với những gì mà chúng tôi vừa chia sẻ, bạn sẽ có thêm cho mình thật nhiều kiến thức bổ ích giúp bạn lựa chọn, thiết kế và vận hành hệ thống thủy lực một cách hiệu quả và an toàn nhất.
