Cảm biến áp suất thủy lực: Tìm hiểu cấu tạo, nguyên lý và ưu điểm

Cảm biến áp suất thủy lực là gì? Cấu tạo và nguyên lý hoạt động của cảm biến áp suất dầu thủy lực ra sao? Nó bao gồm những loại nào? Tất cả thông tin trên sẽ được Thiết Bị Trường Phát giải đáp trong bài viết hôm nay.

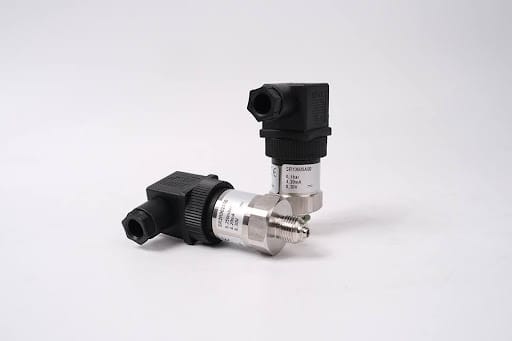

Cảm biến áp suất thủy lực là gì?

Cảm biến áp suất thủy lực (hay cảm biến áp suất dầu thủy lực) là thiết bị đo áp suất của chất lỏng trong hệ thống thủy lực. Nó có nhiệm vụ chuyển đổi áp suất chất lỏng thành tín hiệu điện, giúp giám sát và kiểm soát áp suất trong các hệ thống công nghiệp, máy móc hoặc phương tiện sử dụng hệ thống thủy lực.

Xem thêm: Máy bơm thủy lực là gì? Cấu tạo, phân loại và nguyên lý làm việc

Cấu tạo của cảm biến áp suất dầu thủy lực

Bạn có thể tưởng tượng cảm biến áp suất thủy lực như một máy đo huyết áp mini giúp theo dõi áp suất máu trong cơ thể con người. Cảm biến áp suất dầu thủy lực giúp giám sát áp suất dầu bên trong máy móc, đảm bảo hệ thống hoạt động ổn định và an toàn. Bộ phận chính bao gồm:

Thân cảm biến

Thân cảm biến áp suất dầu thủy lực có thể được ví như lớp vỏ của một chiếc điện thoại, bảo vệ các linh kiện quan trọng bên trong khỏi tác động bên ngoài. Thân cảm biến thường được làm bằng thép không gỉ để đảm bảo độ bền và hoạt động ổn định trong thời gian dài.

Kết nối cơ khí

Kết nối cơ khí của cảm biến áp suất thủy lực có thể được hình dung như một chiếc vòi nước, giúp cảm biến gắn chặt với hệ thống ống dẫn dầu, đảm bảo dòng dầu đi vào cảm biến một cách chính xác và an toàn.

Màng cảm biến

Màng cảm biến có thể được coi là “trái tim” của cảm biến áp suất dầu thủy lực, vì nó trực tiếp cảm nhận sự thay đổi áp suất dầu và chuyển nó thành tín hiệu đo lường. Nếu áp suất dầu tăng lên, màng cảm biến sẽ bị đẩy vào trong. Nếu áp suất dầu giảm xuống, màng sẽ trở lại vị trí ban đầu.

Bộ phận làm kín

Bộ phận làm kín có vai trò tương tự như gioăng cao su trong vòi nước, giúp ngăn dầu rò rỉ ra ngoài và bảo vệ các linh kiện bên trong cảm biến.

Bộ phận cảm biến

Bộ phận cảm biến là “bộ não” của cảm biến áp suất thủy lực, giúp chuyển đổi áp suất dầu thành tín hiệu điện để hệ thống có thể đọc và xử lý.

Bộ phận xử lý

Bộ phận xử lý đóng vai trò như “bộ dịch thuật”, giúp chuyển đổi tín hiệu điện từ bộ phận cảm biến thành một tín hiệu tiêu chuẩn mà các thiết bị điều khiển có thể đọc và sử dụng, ví dụ tín hiệu 4-20mA.

Cáp kết nối

Cáp kết nối đóng vai trò như “dây thần kinh” trong cảm biến áp suất thủy lực, giúp truyền tín hiệu từ cảm biến đến các thiết bị hiển thị hoặc điều khiển.

Xem thêm: Kích thủy lực khí nén xách tay 35 tấn

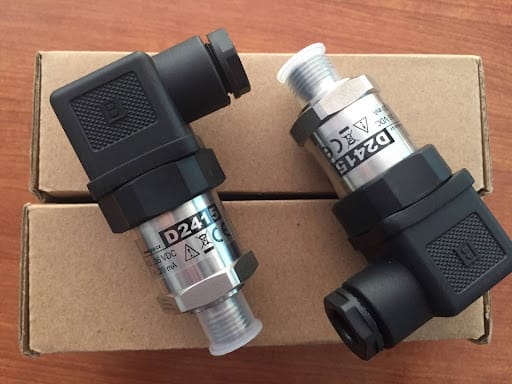

Phân loại cảm biến áp suất thủy lực

Áp suất dầu thủy lực có thể được chia thành 3 dạng chính, mỗi dạng có đặc điểm và ứng dụng riêng trong hệ thống thủy lực.

Dựa theo nguyên lý hoạt động và cấu tạo

Phân loại theo nguyên lý hoạt động và cấu tạo gồm 3 mẫu cơ bản:

• Cảm biến kiểu màng: Hoạt động dựa trên sự biến dạng màng kim loại đàn hồi. Với độ nhạy cao, phản hồi nhanh và phù hợp với nhiều môi trường làm việc. Ứng dụng trong công nghiệp nặng
• Cảm biến kiểu piston: Dựa trên nguyên lý chuyển động piston dưới sự tác động của áp suất. Có độ bền cơ học cao, chịu được áp suất lớn và ổn định trong điều kiện khắc nghiệt. Thường ứng dụng trong công nghiệp nặng.
• Cảm biến điện trở: Hoạt động dựa vào sự thay đổi điện trở khi có tác động của áp suất. Có độ chính xác cao, kích thước nhỏ gọn và giá thành hợp lý. Được ứng dụng cần monitoring liên tục.

Theo phạm vi đo

Cảm biến áp suất thủy lực được phân chia theo phạm vi đo như sau:

• Cảm biến áp suất thấp: Phạm vi đo 0 – 10 bar. Ứng dụng trong hệ thống thủy lực nhẹ và các hệ thống điều khiển tinh vi
• Cảm biến áp suất trung bình: Phạm vi đo 10 – 100 bar. Áp dụng trong hệ thống thủy lực công nghiệp và thiết bị tự động hóa
• Cảm biến áp suất cao: Phạm vi đo trên 100 bar. Sử dụng cho máy ép thủy lực và các ứng dụng công nghiệp nặng.

Dựa theo tín hiệu đầu ra

Phân loại theo tín hiệu đầu ra sẽ gồm 3 loại như sau:

• Cảm biến tín hiệu tương tự: 4-20mA hoặc 0-10V. Ứng dụng phổ biến trong công nghiệp
• Cảm biến tín hiệu số: Độ nhiễu thấp, khả năng kết nối mạng và tích hợp nhiều tính năng. Phù hợp với hệ thống điều khiển hiện đại
• Cảm biến thông minh: Với đặc điểm tự hiệu chuẩn và khả năng xử lý tín hiệu. Ứng dụng trong nhà máy thông minh

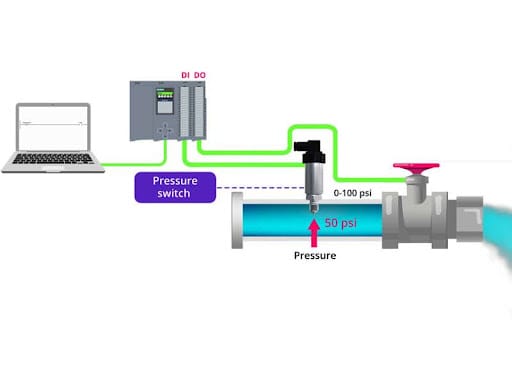

Cảm biến áp suất thủy lực hoạt động ra sao?

Cảm biến áp suất thủy lực hoạt động giống như một chiếc cân nhỏ, giúp đo lực tác động của dầu lên màng cảm biến và chuyển đổi nó thành thông tin về áp suất. Nguyên lý hoạt động của nó dựa theo 3 giai đoạn chính:

• Khi dầu chảy đến: Dầu thủy lực từ hệ thống chảy vào cảm biến và tác động lên màng cảm biến. Màng này rất nhạy cảm, sẽ bị đẩy vào trong khi áp suất dầu tăng lên, hoặc trở lại vị trí cũ khi áp suất giảm.
• Đọc và chuyển đổi: Bộ phận cảm biến  sẽ ghi nhận sự thay đổi của màng cảm biến. Sự biến dạng này được chuyển thành tín hiệu điện.
• Truyền thông tin: Tín hiệu điện từ cảm biến sẽ được gửi đến bộ vi xử lý. Bộ vi xử lý dịch tín hiệu này thành giá trị áp suất thực tế và hiển thị trên màn hình gửi đến bộ điều khiển khác.

Xem thêm: 9+ sự cố thường gặp ở hệ thống thủy lực và cách khắc phục

Ứng dụng của cảm biến áp suất dầu thủy lực

Cảm biến áp suất thủy lực có vai trò quan trọng trong nhiều ngành công nghiệp và hệ thống thủy lực. Dưới đây là những ứng dụng phổ biến nhất:

• Máy ép thủy lực: Giám sát áp suất dầu trong hệ thống ép kim loại, gỗ, nhựa.
• Ô tô, xe tải: Kiểm soát áp suất dầu phanh, trợ lực lái.
• Máy công trình (máy xúc, cần cẩu, xe nâng): Đảm bảo áp suất dầu ổn định cho hệ thống nâng hạ.
• Dây chuyền sản xuất tự động: Kiểm soát áp suất dầu trong bơm, van, xi lanh.
• Ngành dầu khí, hàng không, đóng tàu: Đo áp suất trong giàn khoan, tua-bin, động cơ thủy lực.

Ưu điểm của cảm biến áp suất thủy lực

Cảm biến áp suất thủy lực có nhiều ưu điểm vượt trội. Cụ thể:

• Độ chính xác cao, phản hồi nhanh.
• Bảo vệ hệ thống thủy lực, ngăn ngừa hỏng hóc.
• Hoạt động bền bỉ, chịu được rung động, nhiệt độ cao (-40°C đến 125°C).
• Dễ lắp đặt, tích hợp với PLC, HMI, SCADA.
• Tiết kiệm chi phí bảo trì, kéo dài tuổi thọ thiết bị.

Tóm lại, cảm biến áp suất thủy lực là thiết bị không thể thiếu giúp giám sát và tối ưu hệ thống dầu thủy lực, đảm bảo an toàn – hiệu suất – tuổi thọ máy móc. Nếu bạn cần tư vấn chi tiết về sản phẩm, cách lựa chọn cảm biến phù hợp hoặc hỗ trợ kỹ thuật, hãy liên hệ ngay với Thiết Bị Trường Phát để được hỗ trợ nhanh chóng nhé.
