Cầu nâng ô tô 4 trụ là gì? Cấu tạo, ưu điểm và giá cầu nâng 4 trụ

Cầu nâng ô tô 4 trụ là thiết bị quan trọng trong các gara và trung tâm bảo dưỡng ô tô, đặc biệt hữu ích cho việc nâng các xe có trọng tải lớn. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lắp đặt cầu nâng 4 trụ sẽ giúp đảm bảo an toàn và hiệu quả trong quá trình sử dụng. Vì thế, Thiết Bị Trường Phát chia sẻ thông tin chi tiết về nó tại bài viết dưới đây.

Cầu nâng 4 trụ là gì?

Cầu nâng ô tô 4 trụ là thiết bị chuyên dụng trong các gara sửa chữa, trung tâm bảo dưỡng xe ô tô. Loại cầu nâng này có thiết kế gồm 4 trụ vững chắc, giúp nâng xe lên cao để thực hiện các công việc như kiểm tra, sửa chữa gầm xe, thay lốp, cân chỉnh độ chụm bánh xe, thay dầu và các dịch vụ bảo dưỡng khác.

Xem thêm: Tìm hiểu tất tần tật thông tin về kích thước cầu nâng 2 trụ

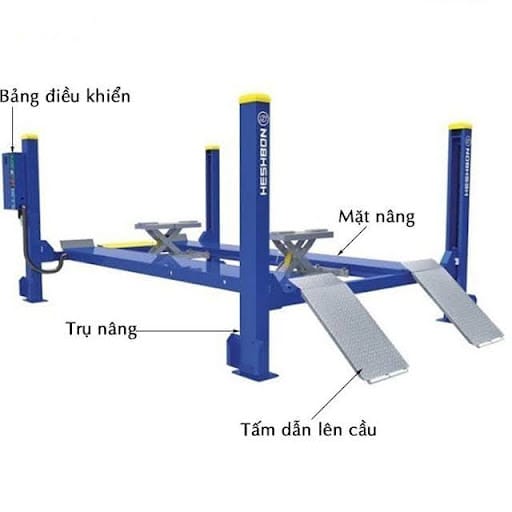

Cấu tạo cầu nâng 4 trụ

Các mẫu cầu nâng 4 trụ trên thị trường hiện nay chủ yếu hoạt động bằng hệ thống thủy lực, chỉ có một số ít dùng hệ thống vít me. Nhưng về cơ bản, cấu tạo của cầu nâng 4 trụ khá giống nhau, bao gồm:

Bốn trụ cầu

Bốn trụ nâng được làm từ thép cường lực, chịu tải trọng lớn, đảm bảo độ ổn định khi nâng xe. Đồng thời còn được sơn tĩnh điện giúp chống ăn mòn, rỉ sét và tăng tuổi thọ thiết bị.

Bốn trụ cầu được lắp đặt trên cùng một mặt phẳng và khoảng cách giữa các trụ được tính toán chính xác giúp xe được nâng đồng đều.

Hệ thống dây cáp nâng và dây dẫn dầu thủy lực

Hệ thống dây cáp nâng và dây dẫn dầu thủy lực được bố trí bên trong thân cầu, giúp thiết bị gọn gàng và tránh rối dây. Đảm bảo lực nâng phân bổ đồng đều giữa các trụ, tránh tình trạng xe bị nghiêng khi nâng. Hạn chế tiếp xúc với hóa chất, giảm nguy cơ ăn mòn hoặc hư hỏng.

Bộ phận bàn nâng

Bàn nâng của cầu nâng ô tô 4 trụ được thiết kế

bề mặt thép chắc chắn và phủ sơn tĩnh điện chống trơn trượt gỉ sét, đảm bảo an toàn khi đặt xe lên. Hệ thống nâng hạ có thể tùy chỉnh độ cao theo nhu cầu, giúp kỹ thuật viên tiếp cận các vị trí khác nhau của xe một cách dễ dàng.

Mô tơ và bình dầu thuỷ lực

Mô tơ và bình dầu thủy lực là hai bộ phận quan trọng giúp cầu nâng 4 trụ vận hành mạnh mẽ, ổn định và bền bỉ. Tích hợp quạt tản nhiệt, giúp mô tơ không bị quá nhiệt khi làm việc liên tục trong thời gian dài.

Tính năng cầu nâng ô tô 4 trụ đem lại

So với các loại cầu nâng khác, cầu nâng 4 trụ mang lại nhiều tính năng vượt trội, giúp nâng hạ xe an toàn, ổn định và đa dụng.

• Khả năng nâng tải trọng lớn: Cầu nâng 4 trụ có thể nâng các loại xe có trọng tải từ 4 tấn đến 25 tấn, phù hợp cho cả xe du lịch và xe tải nặng
• Độ cao nâng linh hoạt: Cho phép điều chỉnh độ cao nâng theo nhu cầu, giúp kỹ thuật viên dễ dàng tiếp cận các bộ phận dưới gầm xe để kiểm tra và sửa chữa.
• Hỗ trợ nâng hạ xe ô tô an toàn và ổn định: Sử dụng hệ thống thủy lực hoặc vít me giúp nâng hạ xe một cách mượt mà, chính xác. Thiết kế 4 trụ và có khóa an toàn nhiều cấp độ, đảm bảo an toàn trong quá trình làm việc.
• Ứng dụng đa dạng: Ngoài việc hỗ trợ sửa chữa và bảo dưỡng, cầu nâng 4 trụ còn được sử dụng trong các bãi đỗ xe tầng, giúp tối ưu hóa không gian lưu trữ xe.

Nguyên lý hoạt động của cầu nâng 4 trụ là gì?

Cầu nâng 4 trụ vận hành dựa trên nguyên lý thủy lực trong đó sức nâng của cầu phụ thuộc vào áp suất dầu thủy lực. Vì cầu nâng sử dụng điện nên không thích hợp để rửa xe.

Khi kết nối với nguồn điện (1 pha hoặc 3 pha), mô tơ điện hoạt động, hút dầu từ bình chứa dầu thủy lực và bơm qua hệ thống dây dẫn.

Áp suất dầu tạo ra lực đẩy tác động lên piston thủy lực, kéo cáp nâng giúp bàn nâng di chuyển lên cao. Khi đạt độ cao mong muốn, hệ thống khóa van an toàn được kích hoạt để cố định vị trí cầu nâng.

Khi cần hạ xuống, kỹ thuật viên mở van an toàn. Dầu thủy lực sẽ chảy ngược về bình chứa, giải phóng áp suất trong hệ thống. Bàn nâng từ từ hạ xuống nhờ trọng lực và sự điều tiết của van an toàn, đảm bảo an toàn cho xe và người sử dụng.

Xem thêm: 8 Nguyên tắc, kỹ thuật an toàn khi sử dụng các thiết bị nâng hạ

Ứng dụng thực tế của cầu nâng 4 trụ

Dưới đây là những ứng dụng phổ biến của cầu nâng 4 trụ:

• Garage sửa chữa ô tô: hỗ trợ kiểm tra, bảo dưỡng xe nhanh chóng.
• Trung tâm chăm sóc xe: dùng cho dịch vụ rửa gầm, đánh bóng, vệ sinh xe.
• Xưởng lắp ráp ô tô: phục vụ sản xuất và kiểm tra chất lượng xe trước khi xuất xưởng.

Xem thêm: Cầu nâng cắt kéo di động Titano TS-3.0SM (H) – 3 tấn

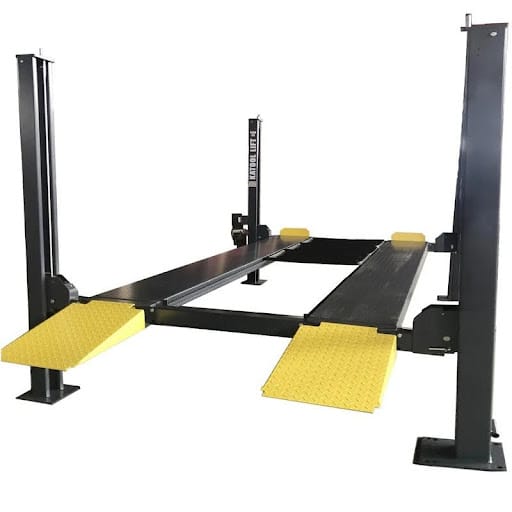

Giá cầu nâng ô tô 4 trụ

Giá cầu nâng 4 trụ hiện nay dao động từ 48 – 160 triệu đồng, tùy vào các yếu tố sau:

• Tải trọng nâng:
  • Loại 4 tấn: Khoảng 48 – 70 triệu đồng.
  • Loại 5 – 6 tấn: Khoảng 70 – 110 triệu đồng.
  • Loại 8 – 12 tấn (dùng cho xe tải lớn): Từ 120 triệu đồng trở lên.

• Xuất xứ, thương hiệu:
  • Hàng Trung Quốc: Giá rẻ nhất, phổ biến trong các gara nhỏ, chất lượng ổn định.
  • Hàng châu Âu, Mỹ, Đức: Giá cao hơn, bền bỉ, phù hợp với các xưởng dịch vụ lớn.

• Các tính năng đi kèm:
  • Căn chỉnh góc lái: Cầu nâng có thêm bàn chỉnh góc lái thường đắt hơn từ 10 – 30 triệu đồng.
  • Kích phụ, kích nâng bụng: Hỗ trợ nâng bánh xe hoặc toàn bộ xe lên cao hơn, giá tăng thêm khoảng 10 – 20 triệu đồng.

Giá trên chưa bao gồm chi phí vận chuyển, lắp đặt. Nếu bạn đang quan tâm đến các dòng cầu nâng chất lượng cao, giá tốt. Hãy liên hệ trực tiếp với Thiết bị Trường Phát qua hotline 0989 188 859 để nhận tư vấn chi tiết và báo giá chính xác. Việc lựa chọn đơn vị cung cấp uy tín như Thiết bị Trường Phát sẽ giúp bạn đảm bảo về chất lượng sản phẩm và an toàn trong quá trình vận hành.
